DIN 316 Винт-барашек с прямоугольными лепестками, американская форма

... ...

Материалы

  • Ковкий чугун
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А2, А4
  • Цветные металлы, сплавы, пластик: латунь, полиамид (нейлон)

Размеры

e 17.6 17.6 22.5 27.8 30.3 36.2 49.4
h 8.6 8.6 11 13.6 14.8 17.7 24.1
m 2.9 2.9 4.1 5.1 5.6 6.8 9
l d
M3 M4 M5 M6 M8 M10 M12
10 + + + + +
12 + + + + +
16 + + + + + +
20 + + + + + + +
25 + + + + + + +
30 + + + + + + +
35   + + + + + +
40   + + + + + +
45     + + + + +
50     + + + + +
55         + + +
60         + + +

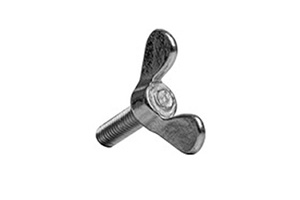

DIN 316 Винт-барашек с округлыми лепестками, немецкая форма

... ...

Материалы

  • Ковкий чугун
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А2, А4
  • Цветные металлы, сплавы, пластик: латунь, полиамид (нейлон)

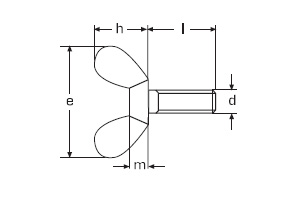

Размеры

e мин. 18 24 30 36 48 62
h мин. 8.5 11 15 18 23 31
m мин. 3.2 4 5 6.5 8 10
l d
M4 M5 M6 M8 M10 M12
16 + + + + +
20 + + + + + +
25 + + + + + +
30 + + + + + +
40     + + + +
