DIN 2093 Шайба пружинная тарельчатая

... ...

Общие сведения

  • Тип шайбы: тарельчатые, пружинные
  • В зависимости от характеристик пружины делятся на три типа: усиленные (исп. А), нормальные (исп. В), облегченные (исп. С)

Материалы

  • Сталь пружинная
  • Нержавеющая сталь: 1.4122, 1.4310, 1.4568

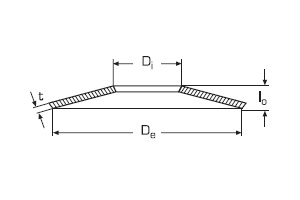

Обозначения

De - наружный диаметр тарельчатой пружины
Di - внутренний диаметр
t - толщина
lo - высота пружины в свободном состоянии

Таблица размеров

Размеры тарельчатых пружин (шайб) DIN 2093 из пружинной стали в мм
De Di t
8 3.2 0.3; 0.4; 0.5
8 4.2 0.2; 0.3; 0.4
10 3.2 0.3; 0.4; 0.5
10 4.2 0.4; 0.5; 0.6
10 5.2 0.25; 0.4; 0.5
12 4.2 0.4; 0.5; 0.6
12 5.2 0.5; 0.6
12 6.2 0.5; 0.6
12.5 6.2 0.35; 0.5; 0.7
14 7.2 0.35; 0.5; 0.8
15 5.2 0.4; 0.5; 0.6; 0.7
15 6.2 0.5; 0.6; 0.7
15 8.2 0.7; 0.8
16 8.2 0.4; 0.6; 0.9
18 6.2 0.4; 0.5; 0.6; 0.7; 0.8
18 8.2 0.7; 0.8; 1.0
18 9.2 0.45; 0.7; 1.0
20 8.2 0.5; 0.6; 0.7; 0.8; 0.9; 1.0
20 10.2 0.4; 0.5; 0.8; 0.9; 1.0; 1.1
22.5 11.2 0.6; 0.8; 1.25
23 8.2 0.7; 0.8; 0.9
23 10.2 0.9; 1.0
23 12.2 1.0; 1.25; 1.5
25 12.2 0.7; 0.9; 1.25; 1.5
28 10.2 0.8; 1.0; 1.25; 1.5
28 12.2 1.0; 1.25; 1.5
28 14.2 0.8; 1.0; 1.25; 1.5
31.5 16.3 0.8; 1.25; 1.5; 1.75; 2.0
31.7 20.4 0.4
34 12.3 1.0; 1.25; 1.5
34 14.3 1.25; 1.5
34 16.3 1.5; 2.0
35.5 18.3 0.9; 1.25; 2.0
40 14.3 1.25; 1.5; 1.75; 2.0
40 16.3 1.5; 1.75; 2.0
40 18.3 2.0
40 20.4 1.0; 1.5; 2.0; 2.25; 2.5
45 22.4 1.25; 1.75; 2.5
46.5 30.5 0.6
48 16.3 1.5
50 18.4 1.25; 1.5; 2.0; 2.5; 3.0
50 20.4 2.0; 2.5
50 22.4 2.0; 2.5
50 25.4 1.25; 1.5; 2.0; 2.25; 2.5; 3.0
56 28.5 1.5; 2.0; 2.5; 3.0
60 20.5 2.0; 2.5; 3.0
60 25.5 2.5; 3.0
60 30.5 2.5; 2.75; 3.0; 3.5
63 31.0 1.8; 2.5; 3.0; 3.5
70 24.5 3.0; 3.5
70 25.5 2.0
70 30.5 2.5; 3.0
70 35.5 3.0; 3.5; 4.0
70 40.5 4.0; 5.0
71 36 2.0; 2.5; 4.0
80 30.5 2.5
80 31 3.0; 4.0
80 36 3.0
80 41 3.0; 4.0; 5.0
90 46 2.5; 3.5; 5.0
100 41 4.0; 5.0
100 51 2.7; 3.5; 4.0; 5.0; 6.0; 7.0
112 57 3.0; 4.0; 6.0
125 51 4.0; 5.0; 6.0
125 61 5.0; 6.0; 8.0
125 64 3.5; 5.0; 6.0; 7.0; 8.0
125 71 6.0; 8.0; 10.0
140 72 3.8; 5.0; 8.0
150 61 5.0; 6.0; 7.0
150 71 6.0; 8.0
150 81 8.0; 10.0
160 82 4.3; 6.0; 10.0; 11.0
180 92 4.8; 6.0; 10.0; 13.0
200 82 8.0; 10.0; 12.0
200 92 10.0; 12.0; 14.0
200 102 5.5; 8.0; 10.0; 12.0; 14.0
200 112 12.0; 14.0; 16.0
225 112 6.5; 8.0; 12.0
250 127 10.0; 14.0
Размеры тарельчатых пружин (шайб) DIN 2093 из нержавеющей стали 1.4310, 1.4568 в мм
De Di t
8 3.2 0.5
8 4.2 0.3; 0.4
10 5.2 0.4; 0.5
12.5 6.2 0.5; 0.7
15 8.2 0.8
16 8.2 0.6; 0.9
18 9.2 0.7; 1.0
20 8.2 0.5
20 10.2 0.6; 0.8; 0.9; 1.0; 1.1
25 12.2 0.9; 1.5
28 14.2 1.0; 1.5
31.5 16.3 1.25; 1.75; 2.0
35.5 18.3 1.25; 2.0
40 20.4 1.5; 2.0; 2.25
