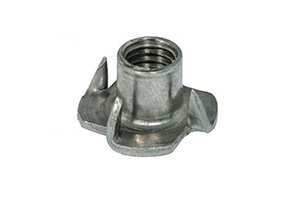

DIN 1624 Гайка мебельная врезная (забивная) по дереву
Общие сведения
- Покрытие: цинк
- Класс прочности: 8, 10
- Резьба, допуск: М6, М8, М10, М12; 6Н
Обозначения
P - шаг резьбы, мм
d2 - наружный диаметр, мм
d3 - диаметр втулки, мм
h - высота гайки, мм
а - высота шипа, мм
Таблица размеров
| Диаметр резьбы, мм | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| Р | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| d2 | 13 | 15 | 17 | 19 | 22 | 25 | 28 |
| d3 | 5 | 6,5 | 7,5 | 10 | 11,5 | ||
| h | 6 | 8 | 9/12 | 11/15 | 13 | ||
| а | 5 | 7 | 7 | 9 | 11 |
