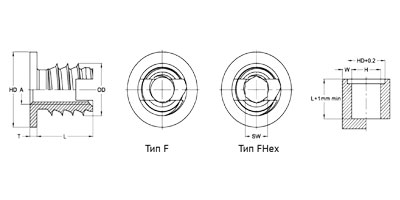

Вставка самонарезающая FixSert вид B, тип F / FHex с фланцем

Вставка самонарезающая FixSert вид B, тип F / FHex с фланцем

Техническое описание

Вставка самонарезающая FixSert вид B, тип F / FHex с фланцем

Метрические вставки FixSert, вид B, тип P, без фланца со стандартным приводом, размеры

Артикул
Тип F, латунь*		 A L OD T HD H+0,1 D W
FBF4080 M4 8,0 7,0 1,0 10,0 5,6-6,6 9,0 3,0
FBF5010 M5 10,0 80 1,2 11,0 6,6-7,6 11,0 4,0
FBF6014 M6 14,0 10,0 1,4 13,0 8,1-9,4 15,0 4,0
FBF8015 M8 15,0 12,0 1,4 15,0 10,1-11,4 16,0 5,0

Метрические вставки FixSert, вид B, тип Fhex, с фланцем с шестигранным внутренним приводом, размеры в мм

Артикул
Тип FHex, латунь*		 A L OD T HD D W
FBFHex4080 M4 8,0 7,0 1,0 10,0 3,2 3,0
FBFHex5010 M5 10,0 8,0 1,2 11,0 4,0 4,0
FBFHex6014 M6 14,0 10,0 1,4 13,0 5,0 4,0
FBFHex8015 M8 15,0 12,0 1,4 15,0 6,5 5,0

Рекомендованные размеры отверстий (H) под вставки FixSert в разных материалах, размеры в мм

А, резьба PE/PP PA6 / PA6.6 / PBT /PE / (hard) / PET / POM ASA/SAN ABS / PA6 GF 30%, PBT GF 30%, PET GF 30%, PC/PVC (hard) PA6.6 GF 30%, PA/PC GF 30%, PPO/PPS GF 30% SMC / ZMC / BMT
M4 5,6 5,8 6,0 6,2 6,4 6,6
M5 6,6 6,8 7,0 7,2 7,4 7,6
M6 8,1 8,3 8,5 8,7 9 9,4
M8 10,1 10,3 10,5 10,7 11 11,4

* - возможно изготовление из нержавеющей стали и алюминия.
