Заклепка гаечная, полушестигранная, стандартный борт, тип 1/2 HEX C-S, сталь

Техническое описание

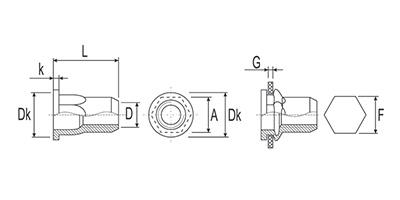

Заклепка гаечная, полушестигранная, стандартный борт, тип 1/2 HEX C-S, сталь
D L, mm
+0,3/-0,3
Dk, mm
+0,3/-0,3
k, mm
+0,2/-0,2
d, mm
+0,07/-0,1
r, mm Drill, рекомендуемый диаметр отверстия, мм Grip, толщина скрепляемых материалов, мм Артикул
M4 11,0 9,0 0,8 5,9 6,5 6,0 0,5-2,0 1/2HEXC-M4-S
M5 13,0 10,0 1,0 6,9 8,0 7,0 0,5-2,5 1/2HEXC-M5-S
M6 15,0 12,7 1,35 8,9 8,5 9,0 0,5-3,0 1/2HEXC-M6-S
M8 18,0 16,0 1,5 10,9 10,5 11,0 1,0-3,5 1/2HEXC-M8-S
M10 21,0 18,0 1,7 12,9 12,5 13,0 1,0-3,5 1/2HEXC-M10-S
19,0 17,0 1,6 11,9 11,0 12,0 1,0-3,5 1/2HEXC-M10(12H)-S
M12 23,0 20,0 1,7 14,9 14,0 15,0 1,0-4,0 1/2HEXC-M12-S
27,5 23,0 2,2 15,9 16,5 16,0 2,0-5,0 1/2HEXC-M12(16H)-S

(12H), (16H) - дополнительный диаметр для М10 и М12.
Опционально гаечные заклепки могут поставляться с покрытием, обеспечивающим коррозийную стойкость в камере соляного тумана 240 и 480 часов.
