Винт-конфирмат, потайная головка, 7x50, цинк

Техническое описание

  • Материал: сталь
  • Покрытие: белый цинк
  • Шлиц - шестигранник 4 мм
  • Резьба - редкая, неполная

Дополнительно

Конфирмат представляет собой специализированный шуруп с потайной головкой и тупым концом. Применяется в мебельном производстве для соединение таких материалов как:

  • ДСП;
  • МДФ;
  • Фанера;
  • Древесина различных пород дерева.

Использование конфирматов в мебельном производстве позволяет получить более высокую прочность скрепляемых материалов. Для установки винта необходимо предварительно просверлить отверстие.

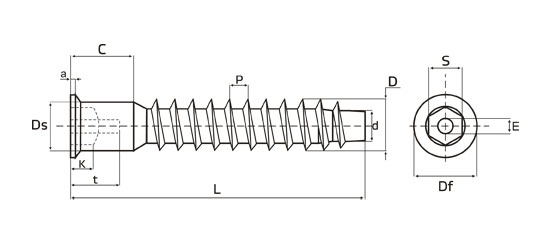

Обозначение, мм 7х50 Допуск
S, размер под ключ 4 +0.5; +0.2
Df, диаметр фланца 10 ±0.7
E, диаметр отверстия 3
a, высота фланцашляпки max 0.5
K, глубина шлица 3 ±0.2
t, глубина отверстия 7
C, высота головки 8-9
Ds, диаметр головки 7 -0.3
D, внешний диаметр 7 -0.3
d, внутренний диаметр 4 ±0.12
P, шаг резьбы 3
L, длина 48.2 - 50
