Саморезы OF для сэндвич панелей
Cаморез OF СП SD-Z 7,0-10/6,3-14xL Цинк
Саморезы для крепления сэндвич-панелей к стальным конструкциям до 14 мм.
Комплексное покрытие цинком 12 мкм с дополнительным антикоррозионо-трибологическим слоем.

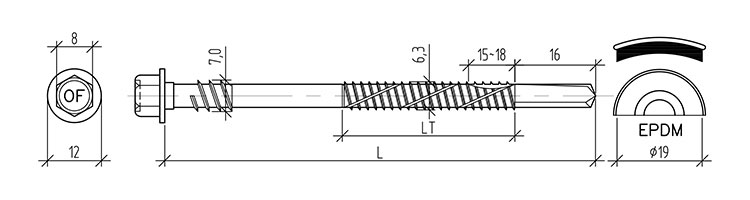

SD-Z 7,0 – 10 / 6,3 – 14 х L Диаметр основной резьбы самореза – 6,3 мм, подшляпной – 7,0 мм.
Шуруповерт (40кг / 600-800 оборотов/мин).

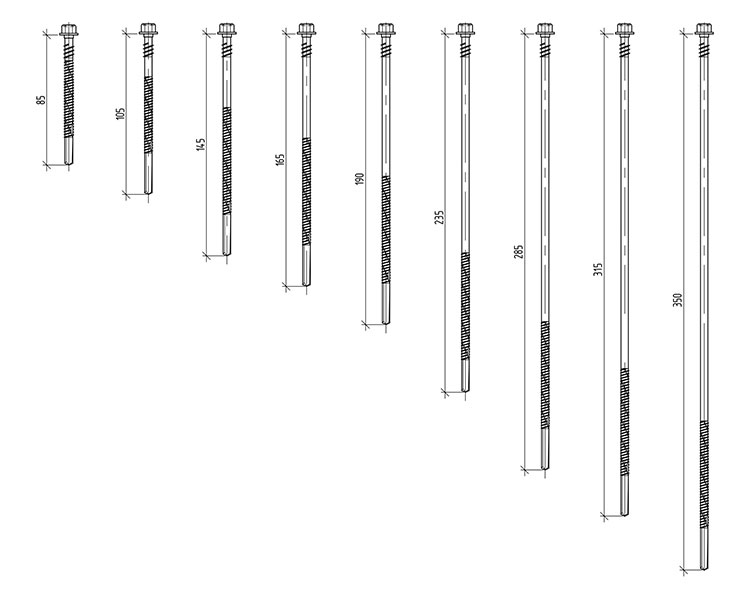

Размерный ряд
Для длин 85-105 мм - длина резьбы 51 мм с буром 16 мм.
Для длин 145-350 мм - длина резьбы 90 мм с буром 16 мм.
Технические характеристики
| Маркировка крепежа | Длина самореза, мм | Длина резьбы (с буром 16 мм), мм | Допустимая толщина сэндвич-панели (мм) для подконструкции толщиной: | |
|---|---|---|---|---|
| 4 мм | 14 мм | |||
| SD-Z 7,0-10/6,3-14х85 | 85 | 51 | 35-53 | 35-47 |
| SD-Z 7,0-10/6,3-14х105 | 105 | 51 | 55-75 | 55-69 |
| SD-Z 7,0-10/6,3-14х145 | 145 | 90 | 55-113 | 55-107 |
| SD-Z 7,0-10/6,3-14х165 | 165 | 90 | 75-135 | 75-129 |
| SD-Z 7,0-10/6,3-14х190 | 190 | 90 | 100-160 | 100-154 |
| SD-Z 7,0-10/6,3-14х235 | 235 | 90 | 155-205 | 145-199 |
| SD-Z 7,0-10/6,3-14х285 | 285 | 90 | 195-255 | 195-249 |
| SD-Z 7,0-10/6,3-14х315 | 315 | 90 | 225-285 | 225-279 |
| Маркировка крепежа | Усилие при разрыве, кН | Усилие на срез, кН (пластина толщиной 4 мм) | Усилие при вырыве, кН | Момент скручивания головки самореза, NM (пластина толщиной 8 мм) | |||
|---|---|---|---|---|---|---|---|
| Пластина толщиной 4 мм | Пластина толщиной 6 мм | Пластина толщиной 8 мм | Пластина толщиной 14 мм | ||||
| SD-Z 7,0-10/6,3-14х85 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х105 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х145 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х165 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х190 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х235 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х285 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
| SD-Z 7,0-10/6,3-14х315 | 24.53 | 13.3 | 11.2 | 14.3 | 17.2 | 17.9 | 19.62 |
Саморез OF СП SD-Z 7,0-10/5,5-14xL Цинк
Саморезы для крепления сэндвич-панелей к стальным конструкциям до 14 мм.
Комплексное покрытие цинком 12 мкм с дополнительным антикоррозионно-трибологическим слоем.

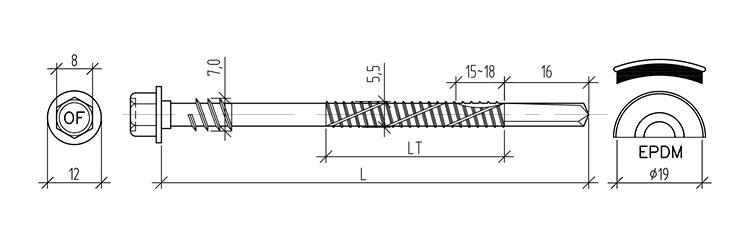

7,0 – 10 / 5,5 – 14 х L Диаметр основной резьбы самореза – 5,5 мм, подшляпной – 7,0 мм.
Шуруповерт (40кг / 600-800 оборотов/мин).

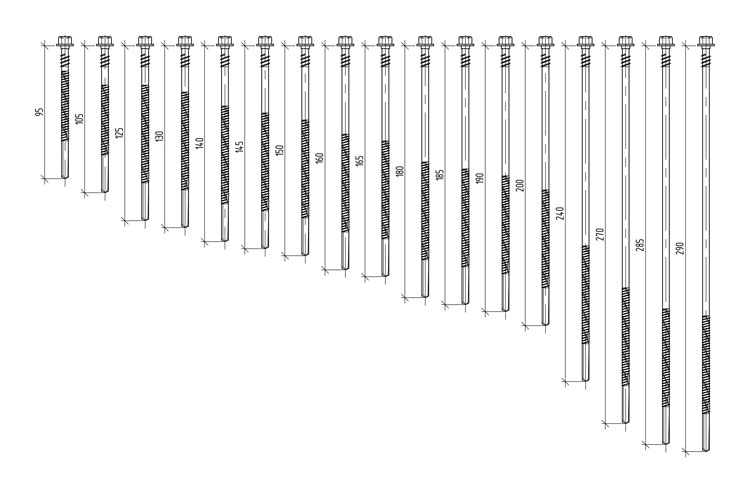

Размерный ряд
Для длин 95-105 мм - длина резьбы 49 мм с буром 16 мм.
Для длин 125-290 мм - длина резьбы 73 мм с буром 16 мм.
Технические характеристики
| Маркировка крепежа | Длина самореза, мм | Длина резьбы (с буром 16 мм), мм | Допустимая толщина сэндвич-панели (мм) для подконструкции толщиной: | |
|---|---|---|---|---|
| 4 мм | 14 мм | |||
| SD-Z 7,0-10/5,5-14х95 | 95 | 49 | 45-63 | 55-57 |
| SD-Z 7,0-10/5,5-14х105 | 105 | 49 | 55-75 | 55-69 |
| SD-Z 7,0-10/5,5-14х125 | 125 | 73 | 53-95 | 53-89 |
| SD-Z 7,0-10/5,5-14х130 | 130 | 73 | 58-100 | 58-94 |
| SD-Z 7,0-10/5,5-14х140 | 140 | 73 | 68-110 | 68-104 |
| SD-Z 7,0-10/5,5-14х145 | 145 | 73 | 73-113 | 73-107 |
| SD-Z 7,0-10/5,5-14х150 | 150 | 73 | 78-120 | 78-114 |
| SD-Z 7,0-10/5,5-14х160 | 160 | 73 | 88-130 | 88-124 |
| SD-Z 7,0-10/5,5-14х165 | 160 | 73 | 93-135 | 93-129 |
| SD-Z 7,0-10/5,5-14х180 | 180 | 73 | 108-150 | 108-144 |
| SD-Z 7,0-10/5,5-14х185 | 185 | 73 | 113-155 | 113-149 |
| SD-Z 7,0-10/5,5-14х190 | 190 | 73 | 118-160 | 118-154 |
| SD-Z 7,0-10/5,5-14х200 | 200 | 73 | 128-170 | 128-164 |
| SD-Z 7,0-10/5,5-14х240 | 240 | 73 | 168-210 | 168-204 |
| SD-Z 7,0-10/5,5-14х270 | 270 | 73 | 198-240 | 198-234 |
| SD-Z 7,0-10/5,5-14х285 | 285 | 73 | 213-255 | 213-249 |
| SD-Z 7,0-10/5,5-14х290 | 290 | 73 | 218-260 | 218-254 |
| Маркировка крепежа | Усилие при разрыве, кН | Усилие на срез, кН (пластина толщиной 4 мм) | Усилие при вырыве, кН | Момент скручивания головки самореза, NM (пластина толщиной 8 мм) | |||
|---|---|---|---|---|---|---|---|
| Пластина толщиной 4 мм | Пластина толщиной 6 мм | Пластина толщиной 8 мм | Пластина толщиной 14 мм | ||||
| SD-Z 7,0-10/5,5-14x95 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x105 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x125 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x130 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x140 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x145 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x150 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x160 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x165 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x180 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x185 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x190 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x200 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x240 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x270 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x285 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
| SD-Z 7,0-10/5,5-14x290 | 17.9 | 9.8 | 6.1 | 12.5 | 14.8 | 15.0 | 9.81 |
Саморез OF СП SD-R 6,3-14/5,5-24xL Ruspert (type II) плюс
Саморезы для крепления сэндвич-панелей к стальным конструкциям до 16 мм.
Комплексное покрытие из композитного трехслойного Ruspert (type II) плюс с дополнительным трибологическим слоем.

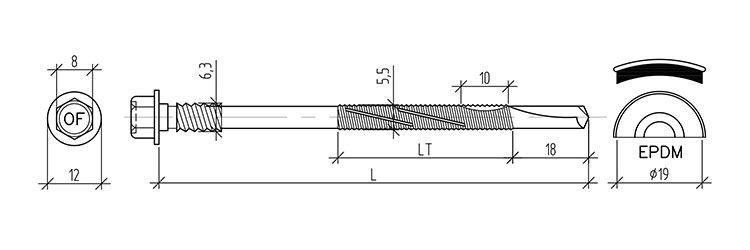

SD-R 6,3 — 14 / 5,5 — 24 х L Диаметр основной резьбы самореза – 5,5 мм, подшляпной резьбы – 6,3 мм.
Шуруповерт (40 кг/ 1200-1500 оборотов/ мин).

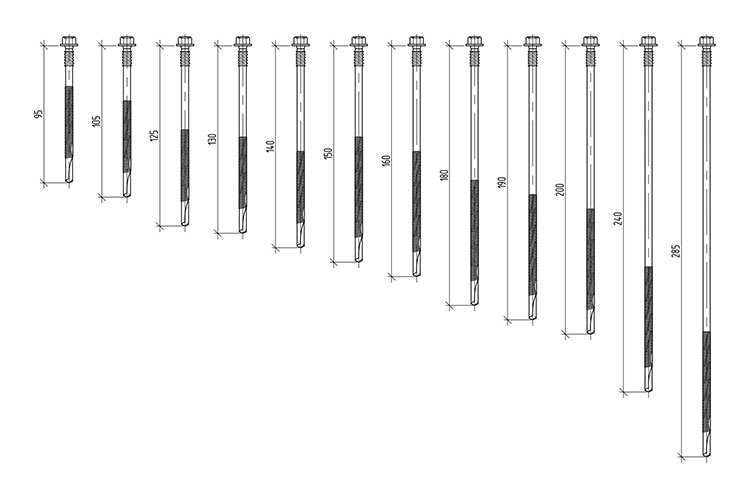

Размерный ряд
Для длин 95-140 мм - длина резьбы 68 мм с буром 18 мм.
Для длин 150-285 мм - длина резьбы 88 мм с буром 18 мм.
Технические характеристики
| Маркировка крепежа | Длина самореза, мм | Длина резьбы (с буром 16 мм), мм | Допустимая толщина сэндвич-панели (мм) для подконструкции толщиной: | |
|---|---|---|---|---|
| 4 мм | 14 мм | |||
| SD-R 6,3-14/5,5-24х95 Rusp | 95 | 68 | 27-65 | 27-59 |
| SD-R 6,3-14/5,5-24х105 Rusp | 105 | 68 | 37-75 | 37-69 |
| SD-R 6,3-14/5,5-24х125 Rusp | 125 | 68 | 57-95 | 57-89 |
| SD-R 6,3-14/5,5-24х130 Rusp | 130 | 68 | 62-100 | 62-94 |
| SD-R 6,3-14/5,5-24х140 Rusp | 140 | 68 | 72-110 | 72-104 |
| SD-R 6,3-14/5,5-24х150 Rusp | 150 | 88 | 62-120 | 62-114 |
| SD-R 6,3-14/5,5-24х160 Rusp | 160 | 88 | 72-130 | 72-124 |
| SD-R 6,3-14/5,5-24х180 Rusp | 180 | 88 | 92-150 | 92-144 |
| SD-R 6,3-14/5,5-24х190 Rusp | 190 | 88 | 102-160 | 102-154 |
| SD-R 6,3-14/5,5-24х200 Rusp | 200 | 88 | 112-170 | 112-164 |
| SD-R 6,3-14/5,5-24х240 Rusp | 240 | 88 | 152-210 | 152-204 |
| SD-R 6,3-14/5,5-24х285 Rusp | 285 | 88 | 197-255 | 197-240 |
| Маркировка крепежа | Усилие при разрыве, кН | Усилие на срез, кН (пластина толщиной 4 мм) | Усилие при вырыве, кН | Момент скручивания головки самореза, NM (пластина толщиной 8 мм) | |||
|---|---|---|---|---|---|---|---|
| Пластина толщиной 4 мм | Пластина толщиной 6 мм | Пластина толщиной 8 мм | Пластина толщиной 14 мм | ||||
| SD-R 6,3-14/5,5-24х95 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х105 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х125 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х130 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х140 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х150 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х160 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х180 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х190 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х200 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х240 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
| SD-R 6,3-14/5,5-24х285 Rusp | 17.92 | 9.8 | 10.88 | 14.4 | 18.88 | 18.90 | 13.05 |
