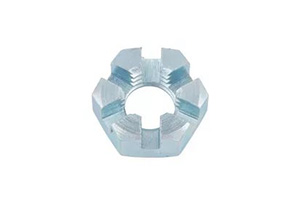

DIN 979 Гайка корончатая низкая

... ...

Общие сведения

  • Тип: корончатая низкая под шплинт, шестигранная, до М10 - прорезная
  • Шаг резьбы: крупный и мелкий
  • Размер резьбы: от М6 до М52
  • Класс точности: А и В

Материалы

  • Сталь: 04, 05
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь: А1 - А5
  • Латунь

Обозначения

d - номинальный диаметр резьбы
P - шаг резьбы
de - диаметр коронки, макс.
e - диаметр описанной окружности, не менее
m - высота гайки, макс.
s - размер гайки под ключ
w - расстояние от опорной поверхности до основания прорези, макс.

Таблица размеров

d P
крупный		 P
мелкий		 de e m s w n sp
М6 1 - - 11.05 5 10 2.5 2 1.6х14
М8 1.25 1 - 14.38 6.5 13 3.5 2.5 2х16
М10 1.5 1.25 1 - 17.77 8 16 4 2.8 2.5х20
М12 1.75 1.5 1.25 16 20.03 10 18 5 3.5 3.2х22
М14 2 1.5 18 23.35 11 21 6 3.5 3.2х25
М16 2 1.5 22 26.75 13 24 7 4.5 4х28
М18 2.5 2 1.5 25 29.56 15 27 9 4.5 4х32
М20 2.5 2 1.5 28 32.95 16 30 10 4.5 4х36
М22 2.5 2 1.5 32 37.29 18 34 10 5.5 5х36
М24 3 2 34 39.55 19 36 11 5.5 5х40
М27 3 2 38 45.20 22 41 14 5.5 5х45
М30 3.5 2 42 50.85 24 46 15 7 6.3х50
М33 3.5 2 46 55.37 26 50 17 7 6.3х56
М36 4 3 50 60.79 29 55 20 7 6.3х63
М39 4 3 55 66.44 31 60 22 7 6.3х71
М42 4.5 3 58 71.30 33 65 22 9 8х71
М45 4.5 3 62 76.95 34.5 70 22.5 9 8х80
М48 5 3 65 82.60 36 75 24 9 8х80
М52 5 3 70 88.25 38 80 26 9 8х90
