DIN 975 Шпилька резьбовая с полной резьбой

Общие сведения

  • Тип шпильки: резьбовая (штанга) оцинкованная метровая с метрической резьбой по всей длине
  • Предназначение: для наращивания крепёжных конструкций с метрической резьбой, подвески воздуховодов, систем вентиляции на потолочных перекрытиях

Для удлинения конструкций на основе резьбовой шпильки используют соединительные гайки. Изготовлена из оцинкованной стали и имеет полную метрическую резьбу (с натягом). Натяги необходимы для обеспечения неподвижности соединений при эксплуатации.

Материалы

  • Сталь 4.6, 8.8
  • Сталь с покрытием: гальваническая оцинковка, Delta
  • Сталь нержавеющая А2, А4

Размеры

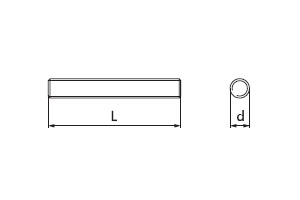

Размеры резьбовой шпильки DIN 975 (оцинкованная сталь 4.6) в мм
L d
M4 M5 M6 М8 М10 М12 М16 М20 М24 М30 М33 М36
1000 + + + + + + + + + +
2000     + + + + + + + + + +
Размеры резьбовой шпильки DIN 975 (оцинкованная сталь 8.8) в мм
L d
M4 M5 M6 М8 М10 М12 М16 М20 М24 М30 М33 М36
1000   + + + + + + + + + + +
2000     + + + + + + + + + +
Размеры резьбовой шпильки DIN 975 (сталь 8.8 Delta) в мм
L d
M4 M5 M6 М8 М10 М12 М16 М20 М24 М30 М33 М36
1000
2000       + + + + + + +
