DIN 963 Винт c потайной головкой и прямым шлицем

Общие данные

  • Форма: А

Материалы

  • Сталь: 4.8, 5.8 (класс прочности для винтов)
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь: А1 - А5
  • Латунь, медный сплав, алюминий, пластик

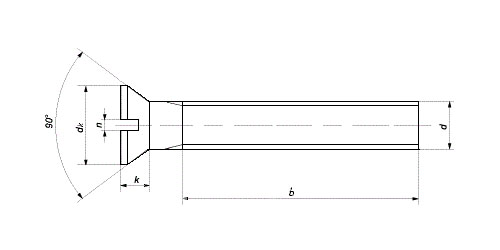

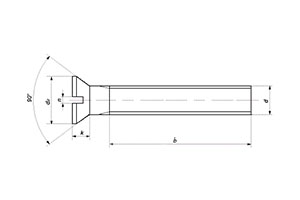

Обозначение

d - номинальный диаметр резьбы
dk - диаметр потайной головки
k - высота головки
b - длина резьбы винта, мин. 1) - резьба до головки
n - ширина шлица головки винта

Таблица характеристик

d M1 M1.2 M1.4 M1.6 M2 M2.5 M3 M3.5 M4 M5 М6 М8 М10 М12 М16 М20
dk
ISO/DIN
1,9 2,3 2,6 3 3,8 4,7 5,5/5,6 7,3/6,5 8,4/7,5 9,3/9,2 11,3/11 15,8/14,5 18,3/18 22 29 36
k
ISO/DIN
0,6 0,72 0,84 1/0,96 1,2 1,5 1,65 2,35/1,93 2,7/2,2 2,7/2,5 3,3/3 4,65/4 5 6 8 10
b 1) 1) 1) 15 16 18 19 38 22 25 28 34 40 46 58 70
n 0,25 0,3 0,3 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6 2 2,5 3 4 5
