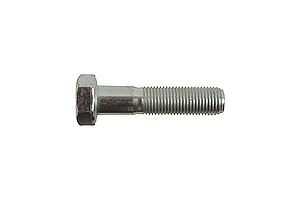

DIN 960 Болт с шестигранной головкой, с мелким шагом и неполной резьбой

... ...

Класс точности A, B.
Диаметр резьбы болтов от М8 до М64, длина болтов от 35 до 460 мм.
Применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.

Материалы

  • Сталь: 5.6, 8.8, 10.9, 12.9
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А1 - А5
  • Латунь

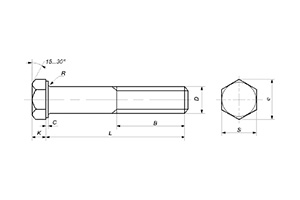

Обозначение

D - номинальный диаметр резьбы
P - шаг мелкой резьбы болта
K - высота головки болта
С - высота подголовка
R - радиус
e - диаметр описанной окружности, не менее
S - размер шестигранной головки под ключ
В - длина резьбовой части
L - длина болта

Таблица размеров и характеристик

D М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48 М56 М64
P 1 1 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3 4 4
1,25 1,5 2
K 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 22,5 26 30 35 40
С мин. 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
е DIN 960 14,38 18,9 21,1 24,49 26,75 30,14 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 8765 17,77 20,03 23,36 37,72
S DIN 960 13 17 19 22 24 27 30 32 36 41 46 55 65 75 85 95
ISO 8765 16 18 21 34
В L ≤ 125 22 26 30 34 38 42 46 50 54 60 66 - - - - -
125 < L ≤ 200 28 32 36 40 44 48 52 56 60 66 72 84 96 108 - -
L > 200 41 45 49 53 57 61 65 69 73 79 85 97 109 121 137 153
