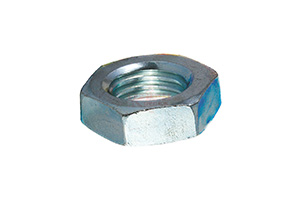

DIN 936 Гайка шестигранная низкая

Общие сведения

  • Диаметр резьбы: от М2 до М52
  • Аналог: ISO 4035

Материалы

  • Сталь: 04, 05, 17Н, 22Н
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь: А1 - А5
  • Латунь
  • Алюминий

Обозначения

d - номинальный диаметр резьбы
m - высота гайки
s - размер под ключ

Таблица размеров

d m
DIN/ISO
s
DIN/ISO
М2 1.2 4
М2.5 1.6 5
М3 1.8 5.5
М3.5 2 6
М4 2.2 7
М5 2.7 8
М6 3.2 10
M8 5/4 13
M10 6/5 17/16
M12 7/6 19/18
M14 8/7 22/21
M16 8 24
M18 9 27
M20 9/10 30
M22 10/11 32/34
M24 10/12 36
М26 12/13 41
М27 12/13.5 41
М28* 12/14 41
М30 12/15 46
М32* 14/16 50
М33 14/16.5 50
М35* 14/17.5 55
М36 14/18 55
М38* 16/19 60
М39 16/19.5 60
М40* 16/20 60
М42 16/21 65
М45 18/22.5 70
М48 18/24 75
М50* 20/25 75
М52 20/26 80

* Размеры гаек применять не рекомендуется.
