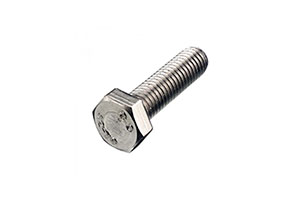

DIN 933 Болт с шестигранной головкой и полной резьбой

... ...

Класс точности A, B.
Диаметр резьбы болтов от М3 до М64, длина болтов от 5 до 340 мм.
Применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.

Материалы

  • Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, горячее цинкование, термодиффузионное цинкование, гальваническое никелирование, гальваническое хроматирование
  • Нержавеющая сталь: А2 - А5, А2/А4 - 70, А2/А4 - 80
  • Цветные металлы, сплавы: латунь, алюминий, медь
  • Пластик

Обозначение

D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
L - длина болта

Таблица размеров и характеристик

D M3 M4 M5 M6 M8 M10 M12 M14 M16 M18
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5
K 2 2,8 3.5 4 5.3 6.4 7.5 8.8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6
А 1,5 2,1 2,4 3 4 4,5 5,3 6 6 7,5
S DIN 931 5,5 7 8 10 13 17 19 22 24 27
ISO 4014 16 18 21
e DIN 931 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4014 17,77 20,03 23,36
D М20 M22 М24 М27 М30 M36 M42 M48 M56 M64
P 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 12.5 14 15 17 18.7 22.5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
А 7,5 7,5 9 9 10,5 12 13,5 15 16,5 18
S DIN 931 30 32 36 41 46 55 65 75 85 95
ISO 4014 34
e DIN 931 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4014 37,72
