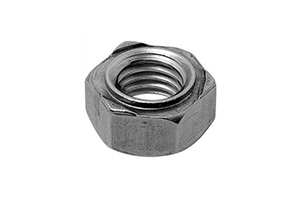

DIN 929 Гайка приварная

Общие сведения

  • Тип: приварная шестигранная
  • Диаметр резьбы: от М3 до М16

Материалы

  • Сталь (не более 0,25% С)
  • Нержавеющая сталь А1 - А5

Обозначения

d - номинальный диаметр резьбы
b - ширина выступов
d2 - диаметр
h1 - высота
h2 - высота выступов
m - высота гайки
s - размер под ключ

Таблица размеров

d b d2 h1 h2 m s
M3 0.8 4.5 0.55 0.25 3 7.5
M4 0.8 6 0.65 0.35 3.5 9
M5 0.8 7 0.7 0.4 4 10
M6 0.9 8 0.75 0.4 5 11
M8 1 10.5 0.9 0.5 6.5 14
М10 1.25 12.5 1.15 0.65 8 17
M12 1.25 14.8 1.4 0.8 10 19
М14 1.5 16.8 1.8 1 11 22
M16 1.5 18.8 1.8 1 13 24
