DIN 912 Винт высокопрочный c цилиндрической головкой и внутренним шестигранником

... ...

Общие данные

  • Головка: цилиндрическая с внутренним шестигранником
  • Резьба: крупная или мелкая метрическая
  • Размеры резьбы: от М1.4 до М72

Материалы

Материал Класс Покрытия
Сталь 8.8 цинковое покрытие;
цинковое покрытие с толстым слоем пассивации;
жёлтое цинковое покрытие;
цинк-ламельное покрытие
Сталь 10.9 цинковое покрытие;
цинк-ламельное покрытие
Сталь 12.9 цинк-ламельное покрытие
Нержавеющая сталь А2 - 70,
А4 - 70,
А4 - 80

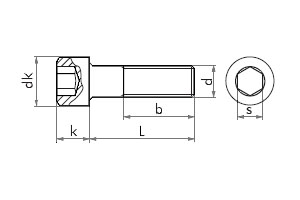

Обозначение

d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр цилиндрической головки
k - высота головки винта (болта)
s - размер внутреннего шестигранника под ключ
b - длина резьбовой части винта (болта), макс.

Таблица размеров и характеристик винтов с внутренним шестигранником DIN 912 в мм (крупная резьба)

d M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 М14
P 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2
b 15 16 17 18 20 22 24 28 32 36 40
dk 3 3,8 4,5 5.5 7 8.5 10 13 16 18 21
k 1,6 2 2,5 3 4 5 6 8 10 12 14
s 1,5 1,5 2 2.5 3 4 5 6 8 10 12
L мин. 2,5 3 4 4 5 5 6 8 10 14 20
макс. 16 20 25 60 120 220 300 300 340 400 320
d М16 М18 М20 М24 М30 М36 M42 M48 M56 M64
P 2 2,5 2,5 3 3,5 4 4,5 5 5,5 6
b 44 48 52 60 72 84 96 108 124 140
dk 24 27 30 36 45 54 63 72 84 96
k 16 18 20 24 30 36 42 48 56 64
s 14 14 17 19 22 27 32 36 41 46
L мин. 16 20 20 30 35 50 70 80 120 120
макс. 600 600 600 600 800 980 980 700 600 500

Таблица размеров и характеристик винтов с внутренним шестигранником DIN 912 в мм (мелкая резьба)

d M8 M10 M12 М14 М16 М18 М20 М24 М30 М36 M42 M48 M56 M64
P 1 1 1,25 1,5 1,5 1,5 1,5 2 2 3 3 3 4 4
1,25 1,5 2
b 28 32 36 40 44 48 52 60 72 84 96 108 124 140
dk 13 16 18 21 24 27 30 36 45 54 63 72 84 96
k 8 10 12 14 16 18 20 24 30 36 42 48 56 64
s 6 8 10 12 14 14 17 19 22 27 32 36 41 46
L мин. 12 20 20 25 25 30 30 40 45 55 60 70 80 90
макс. 80 100 120 140 160 200 200 200 200 200 300 300 300 300
