DIN 835 Шпилька с двухсторонней метрической резьбой

... ...

Общие сведения

  • Тип шпильки: резьбовая, ввинчиваемый конец ~ 2d
  • Резьба: метрическая

Материалы

  • Сталь 5.6, 5.8, 8.8, 10.9
  • Сталь с покрытием: гальваническая оцинковка
  • Сталь нержавеющая А1, А2, А3, А4, А5
  • Цветные металлы, сплавы: латунь

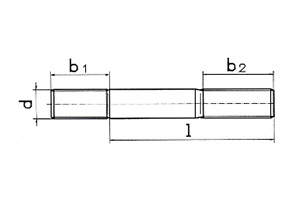

Размеры

b1 12 16 20 24 32
b2≤125 18 22 26 30 38
b2≤200 24 28 32 36 44
l d
M6 M8 M10 M12 M16
16 + +
20 + + +
25 + + + +
30 + + + +
35 + + + + +
40 + + + + +
45 + + + + +
50 + + + + +
55   + + + +
60 + + + + +
65   + + + +
70 + + + + +
80 + + + + +
90   + + + +
100 + + + + +
120   + + + +
