DIN 7985 Винт c полуцилиндрической головкой и крестообразным шлицем

... ...

Применяются для крепления к металлическим конструкциям стальных или полимерных элементов. Крестообразный шлиц на полукруглой головке винта обеспечивает максимально возможное совмещение осей винта, инструмента и отверстия в материале. Размер метрической резьбы – стандартный, с мелким и крупным шагом.

Винтами с полукруглой головкой DIN 7985, ГОСТ 17473, ISO 7045, как правило, крепят элементы к конструкциям с глухими резьбовыми отверстиями. При монтаже винты комплектуются плоскими, пружинными или стопорными шайбами соответствующих размеров с аналогичным видом защитного покрытия.

Общие данные

  • Покрытие: цинк
  • Классы точности: А, В
  • Классы прочности: 4.8, 5.8
  • Резьба, допуск: М2.5, М3, М4, М5, М6, М8, М10, М12; 6g

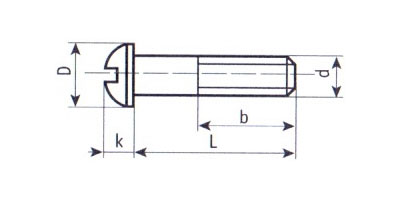

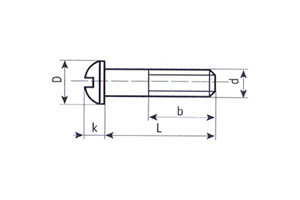

Обозначение

  • d - диаметр резьбы, мм
  • D - диаметр головки, мм
  • к - высота головки, мм
  • b - длина резьбы, мм
  • L - длина винта, мм

Таблица характеристик

d 3 4 5 5 5 6
D 5,5 7,0 8,5 10,0 13,0 16,0
к 2,1 2,8 3,5 4,2 5,6 7,0
b 12,0 14,0 16,0 18,0 22,0 26,0
L 6-30 6-40 10-50 10-60 16-60 20-70
масса 1000 штук, кг
6 0,474 0,916
7 0,517 0,933
8 0,560 1,069
9 0,604 1,146
10 0,647 1,222 2,068 3,167
11 0,690 1,299 2,191 3,342
12 0,734 1,375 2,313 3,516
13 0,777 1,451 2,435 3,691
14 0,820 1,528 2,557 3,866
16 0,907 1,681 2,802 4,125 8,264
18 0,994 1,834 3,046 4,564 8,896
20 1,080 1,987 3,290 4,914 9,526 16,19
22 1,167 2,139 3,535 5,263 10,157 17,19
25 1,297 2,369 3,901 5,787 11,104 18,68
28 1,427 2,598 4,268 6,311 12,050 20,18
30 1,514 2,715 4,512 6,660 12,618 21,18
32   2,904 4,756 7,009 13,311 22,17
35   3,133 5,123 7,533 14,258 23,67
38   3,363 5,490 8,057 15,204 25,16
40   3,515 5,734 8,407 15,835 26,16
42     5,978 8,755 16,465 27,16
45     6,345 9,280 17,412 28,66
48     6,711 9,803 18,358 30,15
50     6,956 10,152 18,989 31,15
55       11,025 20,566 33,64
60       11,899 22,143 36,13
65           38,63
70           41,12
