Каталог


DIN 7500 Винты резьбовыдавливающие Taptite из оцинкованной закалённой стали, метрическая резьба

Материалы

  • Сталь: закаленная
  • Сталь с покрытием: гальваническая оцинковка

Варианты форм

Форма Изображение Диаметр резьбы Пример обозначения Другие размеры согласно
AE М3.5
до
М10		 Винт
DIN 7500
AE М6 х20		 DIN EN ISO
1207
BE М2
до
М6		 Винт
DIN 7500
BE М6 х20		 DIN EN ISO
1580
CE М2
до
М10		 Винт
DIN 7500
CE М6 х20		 DIN EN ISO
7045
DE М2
до
М10		 Винт
DIN 7500
DE М6 х20		 DIN EN ISO
24017
E М2
до
М10		 Винт
DIN 7500
E М6 х20		 DIN 912
KE М2
до
М10		 Винт
DIN 7500
KE М6 х20		 DIN EN ISO
2009
LE М2
до
М10		 Винт
DIN 7500
LE М6 х20		 DIN EN ISO
2010
ME М2
до
М10		 Винт
DIN 7500
ME М6 х20		 DIN EN ISO
7046-2
NE М2
до
М10		 Винт
DIN 7500
NE М6 х20		 DIN EN ISO
7047

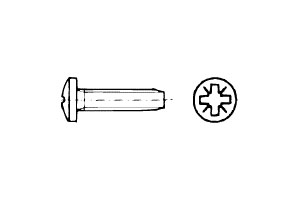

DIN 7500 C Винт резьбовыдавливающий Taptite

Основные характеристики

  • Резьба - метрическая
  • Форма - С
  • Головка - цилиндрическая со сферой
  • Шлиц - крестообразный PZ

Материалы

  • Сталь: закаленная
  • Сталь с покрытием: гальваническая оцинковка

Размеры

L
длина		 d
M3 M4 M5 M6
8   + +
10   + +
12   + + +
16 + + + +
20 + +   +
25   + +

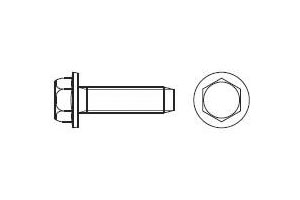

DIN 7500 D Винт резьбовыдавливающий Taptite

Основные характеристики

  • Резьба - метрическая
  • Форма - D
  • Головка - шестигранная с фланцем

Материалы

  • Сталь: закаленная
  • Сталь с покрытием: гальваническая оцинковка

Размеры

L
длина		 d
M4 M5 M6 M8 M10
8 + +
10 + +
12   + +
16   + + +
20     + +
25       + +
30       +
40     +   +

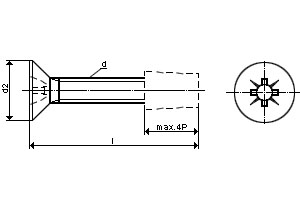

DIN 7500 M Винт резьбовыдавливающий Taptite

Основные характеристики

  • Резьба - метрическая
  • Форма - M
  • Головка - потайная
  • Шлиц - крестообразный PZ

Материалы

  • Сталь: закаленная
  • Сталь с покрытием: гальваническая оцинковка

Размеры

L
длина		 d
M3 M4 M5 M6
8 + +
10 + + +
12 + + + +
16 + + + +
20   + + +
25   + + +
