DIN 6926 Гайка шестигранная с фланцем

Общие сведения

  • Тип гайки: самоконтрящаяся с фланцем
  • Вставка: нейлоновая
  • Размеры резьбы: от М5 до М16

Материалы

  • Сталь 8, 10, 12
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование, газо-термическое цинкование напылением

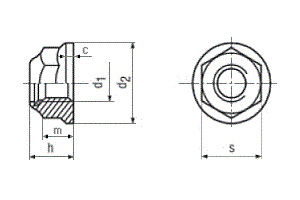

Обозначения

d1 - номинальный диаметр резьбы
c - толщина фланца, мин.
d2 - диаметр фланца
h - высота гайки, макс.
m - высота резьбовой части, мин.
s - размер гайки под ключ

Таблица размеров

d1 c d2 h m s
M5 1 11.8 7.1 4.7 8
M6 1.1 14.2 9.1 5.7 10
M8 1.2 17.9 11.1 7.6 13
M10 1.5 21.8 13.5 9.6 16
M12 1.8 26 16.1 11.6 18
M16 2.4 34.5 20.3 15.3 24
