DIN 6925 Гайка шестигранная самоконтрящаяся

Общие сведения

  • Тип гайки: самоконтрящаяся цельнометаллическая с преобладающим крутящим моментом
  • Размеры метрической резьбы: от М3 до М36

Материалы

  • Сталь: 5, 8, 10, 12
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование

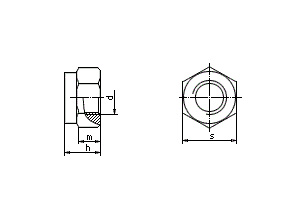

Обозначения

d - номинальный диаметр резьбы
h - высота гайки, макс.
m' - высота резьбовой части
s - размер гайки под ключ

Таблица размеров

d h m'
DIN/ISO
s
М3 3.7 1.65/- 5.5
M4 4.2 2.2/- 7
M5 5.1 2.75/3.52 8
M6 6 3.3/3.92 10
M8 8 4.4/5.15 13
M10 10 5.5/6.43 16
M12 12 6.6/8.30 18
М14 14 7.7/9.68 21
M16 16 8.8/11.28 24
М18 18 9.9/- 27
M20 20 11/13.52 30
M24 24 13.2/16.16 36
М27 27 14.8/- 41
M30 30 16.5/19.44 46
М33 33 18.2/- 50
M36 36 19.8/23.52 55
