DIN 6921 Болт с шестигранной головкой, с фланцем под головкой

... ...

Неполная метрическая резьба от М5 до М16, длина от 30 до 200 мм.
Болт может иметь плоский фланец или фланец со стопорящими зубчиками.
Применяются вместе с гайками и шайбами для соединения и крепления деталей и конструкций.

Материалы

  • Сталь: 8.8, 10.9, 12.9 (класс прочности для болтов)
  • Сталь с покрытием: гальваническое цинкование, дисперсионное цинкование

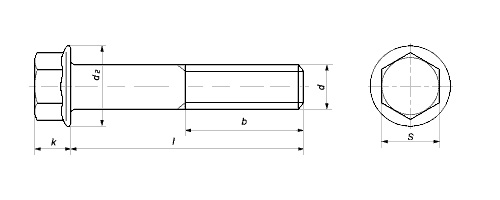

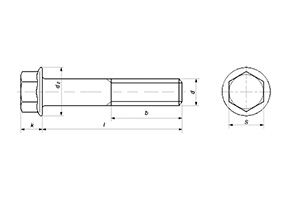

Обозначение

d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки болта, макс.
S - размер головки под ключ
d2 - диаметр фланца, не менее
b - длина резьбовой части
l - длина болта

Таблица размеров и характеристик

d М5 M6 M8 M10 M12 М14 M16
P 0,8 1 1,25 1,5 1,75 2 2
k DIN 6921 5,4 6,6 8,1 9,2 11,5 12,8 14,4
EN 1665 10,4 11,8 13,7 15,4
S DIN 6921 8 10 13 15 16 18 21
EN 1665 16 18 21 24
d2 9,8 12,2 15,8 19,6 23,8 27,6 31,9
b l ≤ 125 16 18 22 26 30 34 38
125 < l ≤ 200 - - 28 32 36 40 44
l > 200 - - - - - - 57
