DIN 6798 A Шайба стопорная с насечками

... ...

Основные сведения

  • Тип шайбы: стопорная с насечками
  • Форма: А - с наружными насечёнными зубьями
  • Предназначение: для крепежа от М2 до М30

Материалы

  • Сталь пружинная
  • Нержавеющая сталь: 1.4310, А4
  • Бронза

Размеры

d* d1 d2 s
M2 2.2 4.5 0.3
M2.3 2.5 5 0.4
M2.5 2.7 5.5 0.4
M3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
M6 6.4 11 0.7
М7 7.4 12.5 0.8
M8 8.4 15 0.8
M10 10.5 18 0.9
M12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
М18 19 30 1.4
M20 21 33 1.4
М22 23 36 1.5
M24 25 38 1.5
М27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепёжного изделия


DIN 6798 J Шайба зубчатая

... ...

Основные характеристики

  • Тип шайбы: зубчатая стопорная
  • Форма: I - с внутренними зубцами
  • Внутренний диаметр: от 2.2 до 31 мм

Материалы

  • Сталь пружинная
  • Нержавеющая сталь: 1.4310, А4
  • Бронза

Размеры

d* d1 d2 s
M2 2.2 4.5 0.3
M2.3 2.5 5 0.4
M2.5 2.7 5.5 0.4
M3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
M6 6.4 11 0.7
М7 7.4 12.5 0.8
M8 8.4 15 0.8
M10 10.5 18 0.9
M12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
М18 19 30 1.4
M20 21 33 1.4
М22 23 36 1.5
M24 25 38 1.5
М27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепежа

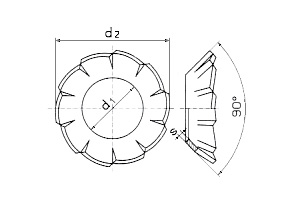

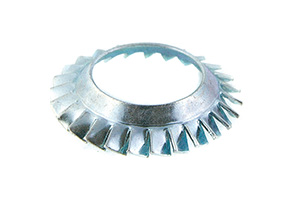

DIN 6798 V Шайба стопорная

... ...

Основные характеристики

  • Тип шайбы: зубчатая стопорная
  • Форма: V - вогнутая
  • Внутренний диаметр: от 3.2 до 13 мм

Материалы

  • Сталь пружинная
  • Нержавеющая сталь: 1.4310, А4
  • Бронза

Размеры

d* d1 d2 s
M3 3.2 6 0.2
М3.5 3.7 7 0.25
M4 4.3 8 0.25
M5 5.3 9.8 0.3
M6 6.4 11.8 0.4
M8 8.4 15.3 0.4
M10 10.5 19 0.5
M12 13 23 0.5

* - размер резьбы крепежа
