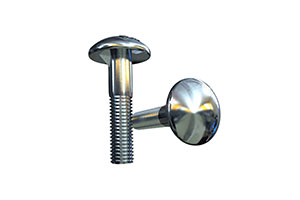

DIN 607 Болт мебельный с полукруглой головкой и усом

... ...

Неполная и полная метрическая резьба от М8 до М16, длина от 30 до 160 мм.
Используются для соединения и крепления деталей совместно с гайками DIN 555 при производстве мебели, в приборостроении и машиностроении.

Материалы

  • Сталь: 4.6 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка

Обозначение

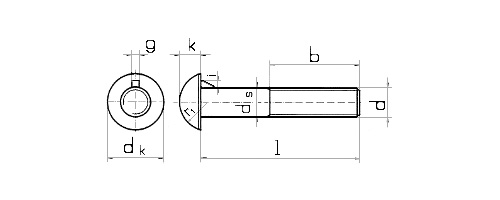

d - номинальный диаметр резьбы
p - шаг резьбы
b - длина резьбы, мин.- макс.
dk - диаметр головки болта, не более
ds - диаметр стержня, не более
k - высота головки, не более
g - ширина уса, не менее
i - длина уса, не менее
l - длина болта

Таблица размеров и характеристик

d M8 M10 M12 M16
p 1,25 1,5 1,75 2
b 22 - 28 26 - 32 30 - 36 38 - 57
dk 16.55 19.65 24.65 30.65
ds 8 10 12 16
k 6,38 7,45 9,65 11,75
i 2,3 2,7 3,2 3,5
g 3 3.2 3.6 4.2
r1 8.9 10.5 13.3 15.8
  Вес 1000 шт. болтов в кг
l M8 M10 M12 M16
30 15,3
35 17,1 27,3
40 19 30,2 49
45 20,8 33,2 53,3 98
50 22,7 36,1 57,5 105
55 24,6 38,9 61,7 113
60 26,5 41,8 65,9 122
65 28,4 44,7 70,1 129
70 30,3 47,6 74,3 136
80 34 53,4 82,7 151
90   59,3 91 165
100   65,1 99 180
110     107 195
120     115 210
130       226
140       241
150       257
160       273
