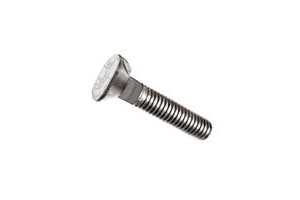

DIN 604 Болт мебельный с потайной головкой и усом

... ...

Неполная и полная метрическая резьба от М6 до М24, длина от 20 до 160 мм.
Используются для соединения и крепления деталей при производстве мебели, в приборостроении и машиностроении.

Материалы

  • Сталь: 4.6, 8.8 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка

Обозначение

d - номинальный диаметр резьбы
p - шаг резьбы
dk - диаметр потайной головки болта, не более
k - высота головки
ds - диаметр стержня равен диаметру резьбы d
g - толщина уса, не более
α - угол, минимум
l - длина болта
b - длина резьбы
b1 - для l ≤ 125 мм
b2 - для 125 мм < l ≤ 200 мм
b3 - для l > 200 мм

Таблица размеров и характеристик

d M6 M8 M10 M12 M16 M20 M24
p 1 1,25 1,5 1,75 2 2,5 3
dk 12,55 16,55 19,65 24,65 32,8 32,8 38,8
k 4 5 5,5 7 9 11,5 13
g 2,5 3 3,2 3,6 4,2 5,4 6,6

α 90° 60°
b1 18 22 26 30 38 46 54
b2 24 28 32 36 44 52 60
b3 - 41 45 49 57 65 73
