DIN 547 Гайка круглая с двумя отверстиями на торце

Общие сведения

  • Тип: круглая
  • Отверстия: два на торце

Материалы

  • Сталь
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь: А1 - А5
  • Латунь
  • Алюминий

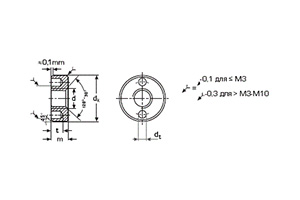

Обозначения

d - номинальный диаметр резьбы
dk - диаметр гайки
m - высота гайки
t - глубина отверстия
dt - диаметр отверстия

Таблица размеров

d M2 M2.5 M3 M4 M5 M6 M8 M10
dk 5.5 7 8 10 12 14 18 22
m 2 2.2 2.5 3.5 4.2 5 6.5 8
t по высоте гайки 1.3 1.8 2.3 2.8 3.3 3.8
dt 1 1.2 1.5 1.5 2 2.5 3 3.5
