DIN 314 Гайка барашек

Общие сведения

  • Тип: американская форма
  • Покрытие: цинк
  • Резьба, допуск: М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24; 6Н

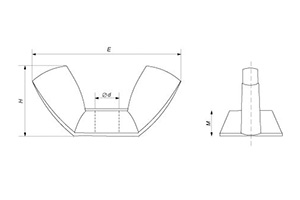

Обозначения

d - диаметр резьбы, мм
Е - длина лепестков, мм
Н - высота лепестков, мм
М - высота гайки, мм

Таблица размеров

d Е H М
М3 17,6 8,6 2,9
M4 17,6 8,6 2,9
M5 22,5 11 4,1
M6 27,8 13,6 5,1
M8 30,3 14,8 5,6
M10 36,2 17,7 6,8
M12 49,4 24,1 9
M14 58,3 28,5 10,7
M16 58,3 28,5 10,7
M18 68,5 33,8 13,5
M20 68,5 33,8 13,5
