DIN 127 Шайба гровер пружинная нержавеющая А2 А4

Общие сведения

Гровер DIN 127 нержавеющий представляет собой металлическую деталь в форме разрезанного под углом кольца, изготовленного из закаленной либо нержавеющей стали, имеющего прямоугольное сечение. Его концы имеют острые кромки и немного разведены. Разрез кольца выполняется под углом ~ 15° относительно его оси и делается левым, если гровер имеет правую резьбу и наоборот.

При монтаже его помещают непосредственно между гайкой и элементом конструкции. При завинчивании гайки гровер сжимается, острые кромки врезаются и в поверхность гайки и в поверхность опорного элемента, обеспечивая надежное крепление.

Диаметр: 2 - 48 мм. Продукция соответствует отраслевым нормам и высоким стандартам качества. Пружинные шайбы нержавеющие выпускаются исходя из требований ГОСТ 6402 / DIN 127. Для их производства используется нержавеющая сталь марок А2, А4.

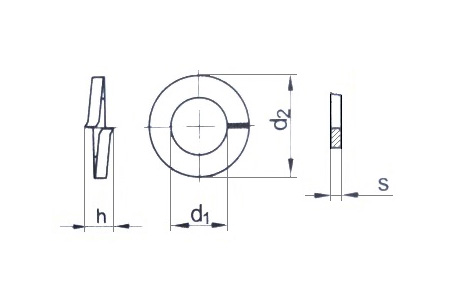

Обозначения

d - номинальный диаметр резьбы крепёжных изделий
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы, макс.
s - толщина
h - высота

Таблица размеров

d d1 d2 s hтип А hтип В
М2 2,1 4,4 0,5 - 1,2
М2.3 2,3 4,8 0,6 - 1,4
М2.5 2,6 5,1 0,6 - 1,4
М2.6* 3 5,2 0,6 - 1,4
М3 3,1 6,2 0,8 1,9 1,6
М3.5 3,6 6,7 0,8 1,9 1,6
М4 4,1 7,6 0,9 2,1 1,8
М5 5,1 9,2 1,2 2,7 2,4
М6 6,1 11,8 1,6 3,6 3,2
М7 7,1 12,8 1,6 3,6 3,2
М8 8,1 14,8 2 4,6 4
M10 10,2 18,1 2.2 5 4,4
M12 12,2 21,1 2.5 5,8 5
М14 14,2 24,1 3 6,8 6
M16 16,2 27,4 3.5 7,8 7
М18 18,2 29,4 3,5 7,8 7
M20 20,2 33,6 4 8,8 8
М22 22,5 35,9 4 8,8 8
M24 24,5 40 5 11 10
М27 27,5 43 5 11 10
M30 30,5 48,2 6 13,6 12
M33 33,5 53,2 6 13,6 12
M36 36,5 58,2 6 13,6 12
М39 39,5 61,2 6 13,6 12
М42 42,5 68,2 7 15,6 14
М45 45,5 71,2 7 15,6 14
М48 49 75 7 15,6 14

* по заказу
