DIN 125 Шайба плоская

... ...

Общие сведения

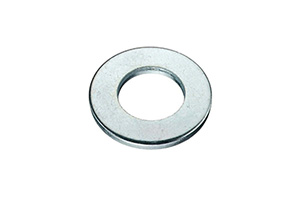

Нержавеющие стандартные плоские шайбы DIN 125 А2 и А4 используют вместе с нержавеющими элементами резьбовых соединений для увеличения опорной площади и распределения нагрузки. Тем самым они препятствуют проваливанию в отверстие гайки или головки винта (болта). Метизы имеют классическую форму, тип А говорит о том, что шайбы имеют края без фасок. Диаметр внутреннего отверстия: 1,6 - 52 мм.

Нержавеющие шайбы DIN 125 А2 и А4 изготавливают из аустенитной стали марок А2 или А4. Легирующие элементы сплавов сохраняют коррозионную стойкость метизов. Стали марки А4 кроме прочих элементов содержат до 2,5% (Mo) молибдена. Этого количества достаточно для исключения коррозионных процессов с различными щелочными и кислотными соединениями.

Аустенитные нержавеющие метизы экологически безопасны, практически не намагничиваются и сохраняют свои свойства в температурном диапазоне от -65С до +450С. Благодаря этому повышается надежность и долговечность резьбовых соединений.

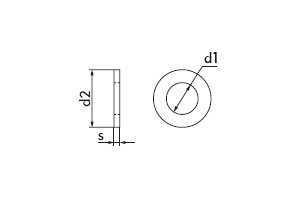

Обозначения

d - номинальный диаметр метрической, дюймовой резьбы крепёжных изделий
d1 - внутренний диаметр шайбы, мин., в скобках - - ISO 7089
d2 - наружный диаметр, макс.
s - толщина шайбы

Размеры

d d1 d2 s
M1.6 1,7 4 0,3
M1.7 1,8 4,5 0,3
М1.8 2,0 4.5 0,3
M2 2,2 5 0,3
M2.2 2,4 6 0,5
M2.5 2,7 6 0,5
М2.6 2,8 7 0,5
M3 3,2 7 0,5
M3.5 3,7 8 0,5
M4 4,3 9 0,8
M5 5,3 10 1
M6 6,4 12 1,6
М7 7,4 14 1,6
M8 8,4 16 1,6
M10 10,5 20 2
M12 13 24 2,5
  13,5 24 2,5
M14 15 28 2,5
M16 17 30 3
M18 19 34 3
M20 21 37 3
M22 23 39 3
M24 25 44 4
  27 50 4
M27 28 50 4
M30 31 56 4
M33 34 60 5
M36 37 66 5
M39 40 (42) 72 6
M42 43 (45) 78 7
M45 46 (48) 85 7
M48 50 (52) 92 8
M52 54 (56) 98 8
